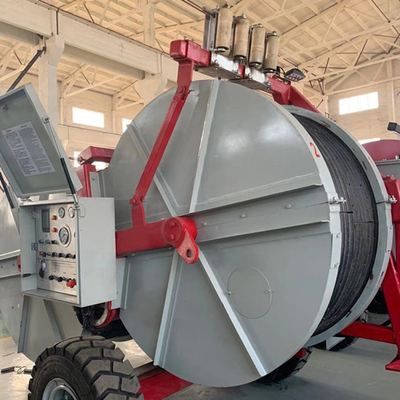

GL2X40 KN دستگاه کشش کشش دوقلو ولتاژ بالا

GL2X40 KN دستگاه کشش و کشیدن کابل های هوایی دوقلو با ولتاژ بالا

چگونه کشنده هیدرولیکی مناسب برای هادی های دوقلو برای خطوط ولتاژ متوسط ​​و بالا را انتخاب کنیم؟

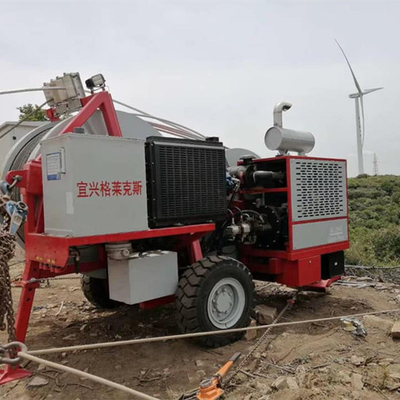

کشنده هیدرولیکی GL-2×40 از GALAXY برای عملیات سیم کشی هادی دوتایی طراحی شده است و دقت و پایداری بالایی را در پروژه های خطوط انتقال ولتاژ متوسط ​​و بالا ارائه می دهد. این دستگاه مجهز به موتور دیزل قدرتمند Cummins و سیستم های هیدرولیک Rexroth آلمان است و عملکرد قابل اعتمادی را در سراسر زمین های مختلف، از جمله مناطق کوهستانی و شبکه های شهری ارائه می دهد.

 کاربرد:

ایده آل برای کشش هادی های دوقلو تا 630mm² در مناطق کوهستانی و تا 720mm² در زمین های مسطح. همچنین با کابل های نوری OPGW، ADSS و استقرار طناب حمل و نقل 500 کیلو ولت سازگار است.

مزایای کلیدی:

• کشش همزمان دو درام

• نیروی کشش قوی: تا 2 × 45kN متناوب

• اجزای ممتاز: Cummins، Rexroth، Eton، WIKA

• مناسب برای انواع هادی ها و اندازه کابل ها

• بهینه شده برای زمین های مسطح و زمین های پیچیده

مشخصات فنی:

مقدار پارامتر

حداکثر کشش متناوب 2 × 45 کیلو نیوتن

حداکثر کشش پیوسته 2 × 40 کیلو نیوتن

سرعت در حداکثر کشش 2.5 کیلومتر در ساعت

حداکثر سرعت 5 کیلومتر در ساعت

کشش در حداکثر سرعت 2 × 20 کیلو نیوتن

حداکثر نیروی ترمز متناوب 2 × 35 کیلو نیوتن

قطر چرخ گاوی 1300 میلی متر / 1500 میلی متر

تعداد شیار 40

قطر طناب (حداکثر) 24 میلی متر

قطر هادی (حداکثر) 40 میلی متر

اندازه قرقره طناب (طول × عرض × ارتفاع) 4300 × 2250 × 2700 میلی متر

وزن کل 5800 کیلوگرم

موتور Cummins، 77 کیلووات (103 اسب بخار)

اصل کار

موتور دیزل یک سیستم درام هیدرولیکی دوقلو را به حرکت در می آورد تا کشش متعادل را بر روی هر دو هادی حفظ کند، با تنظیم در زمان واقعی از طریق شیرهای هیدرولیک Rexroth. این واحد استقرار همزمان و بدون افتادگی را با حداقل تنش هادی تضمین می کند.

سؤالات متداول:

س: آیا می توان از آن برای کابل های ADSS یا OPGW استفاده کرد؟

پاسخ: بله، با لوازم جانبی مناسب، برای هر دو مناسب است.

س: آیا این مدل برای زمین های ناهموار مناسب است؟

پاسخ: قطعا. ساختار پایدار و سیستم چرخ دوقلو آن برای محیط های ناهموار طراحی شده است.
